Du scénario de surpression au choix de la soupape, ce guide détaille les données à réunir pour protéger vos installations gaz. Applications exigeantes, capacité de décharge et intégration : préparez une sélection documentée avec Goetze et Equip’Flex.
Le tarage fixe une condition d’ouverture. La protection d’une installation gaz dépend aussi de la quantité de fluide que la soupape peut évacuer, de sa compatibilité avec le service et du chemin que le rejet pourra emprunter. Ces paramètres se déterminent ensemble.
Sur un circuit d’azote, un stockage d’hydrogène, une distribution d’oxygène ou une ligne cryogénique, le choix commence donc par une question : quel événement peut faire monter la pression au-delà de ce que l’équipement accepte, et que faudra-t-il évacuer pour le protéger ?

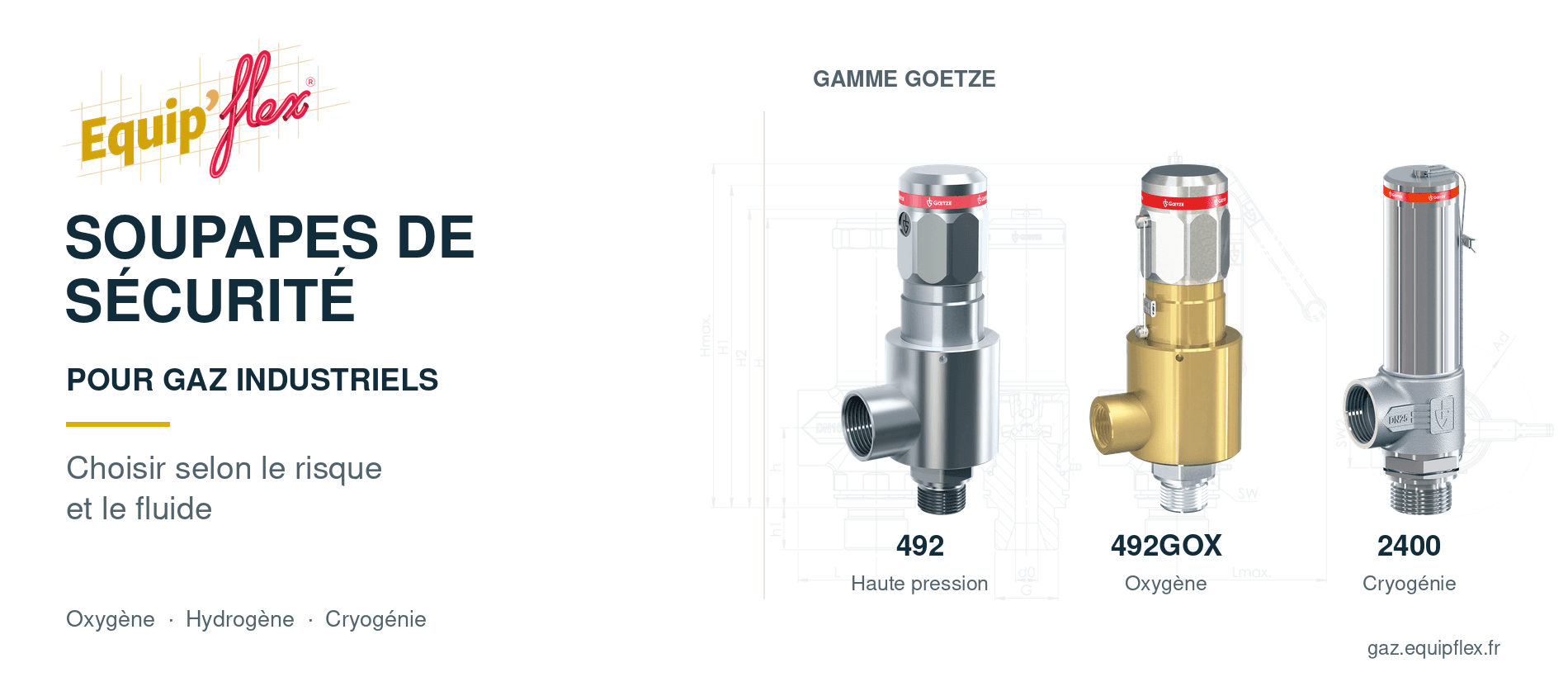

Ce guide propose une méthode pour préparer cette sélection, avec des exemples issus de la gamme Goetze. Il s’adresse aux bureaux d’études, intégrateurs, responsables techniques et acheteurs qui souhaitent transformer une demande de soupape en un besoin précisément défini. Le dimensionnement final relève de l’étude de l’installation et de la validation de l’exécution retenue.
La première étape consiste à délimiter la partie protégée : récipient, canalisation, échangeur, étage de compression ou ensemble d’équipements. Son schéma doit montrer les alimentations, les organes d’isolement et les chemins possibles du fluide dans les différents modes de fonctionnement.
Une arrivée de gaz depuis un stockage à haute pression peut exposer l’aval à une pression excessive si la détente ne remplit plus sa fonction. Un compresseur alimentant un volume dont la sortie se ferme constitue un autre scénario à examiner. Le débit en fonctionnement normal ne décrit pas nécessairement le débit associé à cette situation dégradée.
Pour chaque cas retenu, le dossier précise l’événement initiateur, les équipements exposés et les autres protections prises en compte. Une hypothèse telle que « le détendeur limite le débit » doit être justifiée pour le mode de défaillance étudié. La fiche du composant et les données de son fabricant deviennent alors des pièces du calcul.
Considérons un cas pédagogique : une alimentation d’azote haute pression dessert, à travers un détendeur, un ensemble prévu pour une pression plus faible. Le bureau d’études retient une défaillance de la détente parmi les scénarios à analyser. La demande au fournisseur de soupapes peut alors être construite en quatre étapes.
1. Délimiter l’aval protégé. Identifier les équipements reliés entre eux et leurs limites admissibles, y compris les accessoires et les configurations d’isolement.
2. Caractériser l’arrivée accidentelle. Réunir les données de l’alimentation et du détendeur nécessaires pour déterminer le débit associé à la défaillance retenue.
3. Décrire la décharge. Préciser l’implantation possible de la soupape, les tuyauteries envisagées et la destination du gaz.
4. Faire vérifier la proposition. Relier la référence proposée au besoin calculé, puis vérifier ses conditions de fonctionnement dans le circuit.
Ce cheminement ne fournit aucune valeur universelle de tarage ou de débit. Il montre quelles données demander et à quel moment. Si la référence du détendeur manque, le dossier porte cette information comme point à résoudre. Une consommation habituelle de l’atelier ne remplace pas, à elle seule, la caractérisation du scénario accidentel.
La pression peut également augmenter dans un volume fermé soumis à un réchauffement. Sur une installation cryogénique, une portion de conduite contenant du liquide et isolée entre deux fermetures demande une attention particulière. L’EIGA identifie explicitement le risque de surpression provoqué par du liquide cryogénique piégé. [1]
Le résultat attendu est une liste argumentée de scénarios, associée aux configurations d’exploitation : production, attente, remplissage, changement de bouteille ou arrêt. Cette liste permet au concepteur d’identifier les cas dimensionnants sans additionner arbitrairement des événements incompatibles entre eux.
La sélection relie un besoin de décharge à une capacité certifiée dans des conditions définies. Elle demande davantage qu’une pression et un diamètre de raccordement. La checklist Goetze distingue notamment le fluide, les températures, les pressions et plusieurs expressions possibles du débit. [2]
La pression normale d’exploitation, la pression maximale admissible de l’équipement, la pression de tarage et la pression retenue pour le calcul de décharge répondent à des fonctions différentes. Elles doivent être identifiées séparément, avec leur origine documentaire.
Il faut également préciser si les valeurs sont relatives ou absolues. La capacité publiée par le fabricant dépend de conditions de calcul et d’une surpression donnée au-dessus du tarage. Les tableaux Goetze indiquent ces conditions ; leur lecture fait partie de la vérification. [3]
Le débit requis peut résulter d’une alimentation accidentelle, d’une production de gaz ou d’un apport thermique provoquant une vaporisation. Le calcul doit indiquer sa méthode, les caractéristiques du fluide et les hypothèses retenues. Si plusieurs scénarios existent, chacun possède sa justification avant la sélection finale.
Un débit massique, exprimé par exemple en kg/h, décrit une quantité de matière par unité de temps. Un débit volumique dépend des conditions auxquelles le volume est rapporté. Cette différence devient décisive lorsque des données de procédé et des tableaux fabricant proviennent de documents distincts.
Une valeur en m³/h au point de fonctionnement ne se compare pas directement à une valeur en Nm³/h. La température et la pression de référence doivent accompagner le débit normalisé. Une conversion cohérente utilise aussi les propriétés du gaz lorsque les conditions l’exigent. Une mention « 500 m³/h » sans autre précision laisse donc une donnée essentielle indéterminée.
La comparaison porte sur la capacité de la soupape pour le fluide et les conditions du projet, en tenant compte des facteurs applicables. Le raccordement décrit une interface mécanique ; le passage interne et les performances de décharge doivent être vérifiés séparément. Les fiches Goetze présentent ces informations dans des rubriques distinctes. [4]
Une consultation bien préparée transmet ainsi le besoin et ses hypothèses. Elle permet au fournisseur de proposer une référence justifiée, puis au bureau d’études de vérifier son intégration.
La désignation du fluide ouvre la sélection. Sa composition, sa concentration, son état physique et les conditions rencontrées lors de la décharge la précisent. Un mélange doit être décrit comme tel ; une référence prévue pour un gaz sec ne se transpose pas automatiquement à un service contenant du liquide ou des contaminants.
Pour l’azote ou l’argon, le dossier précisera notamment la température, la pression, la pureté recherchée et les conditions de rejet. La qualification de gaz inerte ne dispense pas d’examiner la dispersion : une accumulation peut appauvrir l’atmosphère en oxygène. Le CO₂ demande également une description de son état et des conditions de détente. [5]
Les impuretés, l’humidité et les résidus de procédé peuvent modifier les exigences de matériaux et d’étanchéité. Il est utile de joindre une fiche de données de sécurité et, pour les mélanges, une composition exploitable par le fabricant.
La validation concerne toutes les pièces exposées au fluide, ainsi que leur plage de température. Elle doit couvrir les conditions normales et les conditions retenues lors du déclenchement. Les performances de la famille entière ne constituent pas celles de chaque combinaison de joint, de dimension et de raccordement.
Il faut aussi distinguer l’étanchéité du siège, lorsque la soupape est fermée, de la construction étanche aux gaz du bonnet ou du corps. Selon la conception, cette dernière vise à maîtriser les chemins de fuite vers l’environnement. La présence d’un soufflet et son éventuel rôle vis-à-vis de la contre-pression sont à vérifier pour le modèle choisi. [6]
Cette lecture précise évite qu’une formule commerciale telle que « version gaz » remplace la définition complète du service.
Une fiche de gamme regroupe parfois plusieurs configurations sous des valeurs maximales communes de présentation. Pour préparer la commande, il faut retrouver la combinaison exacte : matériau, étanchéité, dimension, raccordement et domaine d’emploi. Une valeur maximale isolée ne décrit pas toute cette combinaison.
La fiche complète doit rester jointe à la proposition. Un extrait de catalogue ou une capture d’écran peut aider à identifier une famille, mais perd facilement les notes de bas de tableau qui limitent son utilisation. Cette vigilance est particulièrement utile lorsqu’une nomenclature circule entre bureau d’études, achats et atelier.
L’oxygène favorise la combustion. Sa présence impose d’examiner conjointement les matériaux, les mécanismes possibles d’inflammation et la propreté des surfaces exposées. La compatibilité doit être établie pour les conditions prévues, y compris la concentration, la pression et la température. Les recommandations de l’EIGA sur les réseaux oxygène développent cette approche. [7]
Le nettoyage pour service oxygène concerne les contaminants susceptibles d’alimenter une combustion, notamment les huiles, graisses et particules. Sa maîtrise comprend le contrôle, le conditionnement et la prévention d’une nouvelle contamination avant la mise en service. Une pièce livrée propre peut perdre cette qualité pendant le stockage ou l’assemblage. [8]
La consultation doit donc définir la préparation attendue et les justificatifs associés. Le montage doit préserver cette préparation avec des composants et consommables adaptés. La notice Goetze 492GOX demande notamment de conserver la propreté et recommande d’ouvrir l’emballage juste avant le montage. [9]
La série Goetze 492GOX illustre cette spécialisation. Sa fiche décrit une construction destinée à l’oxygène et aux mélanges contenant de l’oxygène, dans le respect de ses limites. Elle identifie notamment des composants en Monel/Stellite et une réalisation sans huile ni graisse pour ces applications. [3]
Pour une demande, préciser « oxygène » dès le premier échange évite une présélection fondée sur le seul niveau de pression. L’exécution, son domaine d’emploi et les documents exigés doivent apparaître dans la référence commandée.
Un projet hydrogène peut associer compression, stockage, détente et distribution. Chaque partie possède ses propres limites et ses propres scénarios. La sélection doit donc être rattachée à l’équipement protégé, avec une description précise du service et de la décharge.
Les matériaux et l’étanchéité doivent être adaptés à l’hydrogène dans les conditions considérées. Le type de raccordement, les composants associés et leurs limites de pression et de température participent à cette validation. Une pression maximale annoncée pour une gamme ne suffit pas à confirmer l’aptitude de chaque variante.
La série Goetze 492 couvre notamment des applications de compression et de stockage haute pression, dont l’hydrogène. Sa fiche distingue des constructions à échappement libre et des versions avec sortie raccordable. Le choix du chemin de décharge appartient ainsi à la définition du produit. [4]
La décharge d’hydrogène demande une analyse de la dispersion et des risques d’inflammation. Le document EIGA 211 traite les réseaux de mise à l’évent pour les applications clientes, avec un périmètre défini. Il examine notamment les conséquences d’une inflammation à la sortie et la présence possible de mélanges hydrogène-air dans le réseau. [10]
Le plan de la décharge doit donc accompagner le choix de la soupape. Il permet d’examiner le tracé, les raccordements au collecteur, les conditions de pression aval et l’environnement du rejet avant que l’implantation soit figée.
En cryogénie, le dossier doit préciser le fluide présent à l’entrée de la soupape dans chaque scénario étudié. Un stockage, une portion de conduite et un équipement de vaporisation ne présentent pas nécessairement le même besoin de protection.
Le réchauffement d’un liquide cryogénique peut provoquer une augmentation de pression et une vaporisation. Une conduite isolée contenant du liquide nécessite une protection adaptée à cette situation. Le besoin se détermine à partir de son contenu et des apports thermiques ; sa faible dimension apparente ne permet pas d’écarter l’analyse. [1]
Le concepteur précise si la décharge calculée concerne du gaz, du liquide ou un écoulement susceptible de devenir diphasique. Une capacité annoncée pour une phase ne peut pas être utilisée sans justification pour une autre. Cette question doit être résolue avant la comparaison des références.
Goetze distingue les catégories de fluides dans sa documentation de sélection. Pour le projet, cette distinction se traduit par une information à fournir : l’état attendu du fluide au moment où la protection agit. Le nom du produit stocké, à lui seul, ne répond pas à cette question. [14]
La série Goetze 2400 comprend des soupapes en acier inoxydable pour des applications cryogéniques. Sa fiche présente des emplois avec des gaz liquéfiés et distingue les configurations de bonnet et de décharge. Elle précise que certaines versions ouvertes ne conviennent pas à l’oxygène. [11]
La température minimale de la famille doit être rapprochée de celle admissible pour l’exécution choisie et pour tous ses accessoires. Les conditions d’installation, l’évacuation des condensats et la protection contre le gel figurent également dans la notice de cette famille. [12]
Une consultation cryogénique utile décrit ainsi les séquences de remplissage, d’attente, de transfert et de réchauffement. Elle donne au fabricant les éléments nécessaires pour examiner les situations transitoires.
La soupape fonctionne au sein d’un circuit. La vérification doit suivre le parcours du fluide depuis l’équipement protégé jusqu’au point de rejet. Les accessoires et les tuyauteries font partie de cette évaluation.
La conduite amont doit permettre d’alimenter la soupape dans les conditions nécessaires à son fonctionnement. Sa longueur, ses singularités et sa section influencent les pertes de charge. Les limites se vérifient avec la notice et le référentiel de dimensionnement applicables ; elles doivent être intégrées au calcul du raccordement réel. [9]
Une pression peut déjà exister dans le réseau aval avant l’ouverture. Une autre composante peut apparaître pendant la décharge, sous l’effet de l’écoulement dans la tuyauterie et ses accessoires. Le dossier doit distinguer ces situations et vérifier leur compatibilité avec la construction retenue. [6]
Un bonnet étanche aux gaz ne garantit pas une compensation de contre-pression. La fiche 492 précise cette absence de compensation pour la version concernée ; sa notice indique que les soupapes ne sont pas conçues pour une contre-pression externe. Le raccordement à un collecteur demande donc une validation spécifique. [4] [9]
La destination du gaz, les conditions de dispersion, les efforts de réaction et les contraintes mécaniques doivent être étudiés. Un silencieux, un coude supplémentaire ou une modification du collecteur peut modifier les conditions initiales de sélection. La version finale du schéma doit correspondre à l’installation réalisée. [10]
Cette vérification justifie une règle de projet simple : toute modification du parcours de décharge doit être signalée à la personne responsable de la validation technique.
Un dossier exploitable relie chaque donnée à une décision. Il donne au fournisseur une base de proposition et au bureau d’études les éléments nécessaires pour accepter, compléter ou écarter cette proposition.
Application étudiée | Famille Goetze à examiner | Vérification décisive |
Gaz haute pression, dont hydrogène | 492, selon exécution | Service, capacité, raccordements et conditions de décharge. |
Oxygène gazeux et mélanges concernés | 492GOX | Domaine d’emploi et préparation pour service oxygène. |
Stockage et transfert cryogéniques | 2400, selon exécution | Phase, température et compatibilité de la version avec le fluide. |
Ces rapprochements orientent l’examen. La gamme Goetze est plus large et une autre famille peut mieux répondre au besoin. Le choix définitif dépend des données du projet et de la documentation de l’exécution proposée. [13]
Rubrique | Informations à transmettre |
Équipement | Fonction, partie protégée, schéma et limites admissibles. |
Fluide | Gaz ou mélange, composition, phase, pureté et contaminants éventuels. |
Scénario | Origine de la surpression et hypothèses retenues. |
Pressions et températures | Exploitation, valeurs de calcul, minima et maxima ; références relatives ou absolues. |
Décharge requise | Débit, unités, conditions de référence et justification du besoin. |
Raccordement | Interfaces, tracé amont et aval, accessoires, contre-pression et destination du rejet. |
Exigences particulières | Propreté, matériaux, essais, documents et conditions d’environnement. |
Une donnée inconnue doit rester identifiée comme telle. Le dossier peut ainsi progresser sans transformer une estimation provisoire en caractéristique acquise. La checklist fabricant constitue un support utile pour préparer cet échange. [2]
À l’issue de la sélection, rassembler la référence complète, les caractéristiques retenues, la vérification de capacité, la notice, les justificatifs requis et le schéma d’intégration validé. Cet ensemble permet de comprendre les choix lors d’une évolution du procédé ou d’un remplacement.
Pour comparer deux offres, examiner le périmètre documentaire avec les caractéristiques techniques : conditions de calcul annoncées, exécution proposée, essais inclus et informations restant à confirmer. Cette lecture permet de repérer les écarts avant commande. Elle facilite également la réception, lorsque la référence livrée doit être rapprochée du besoin validé.
